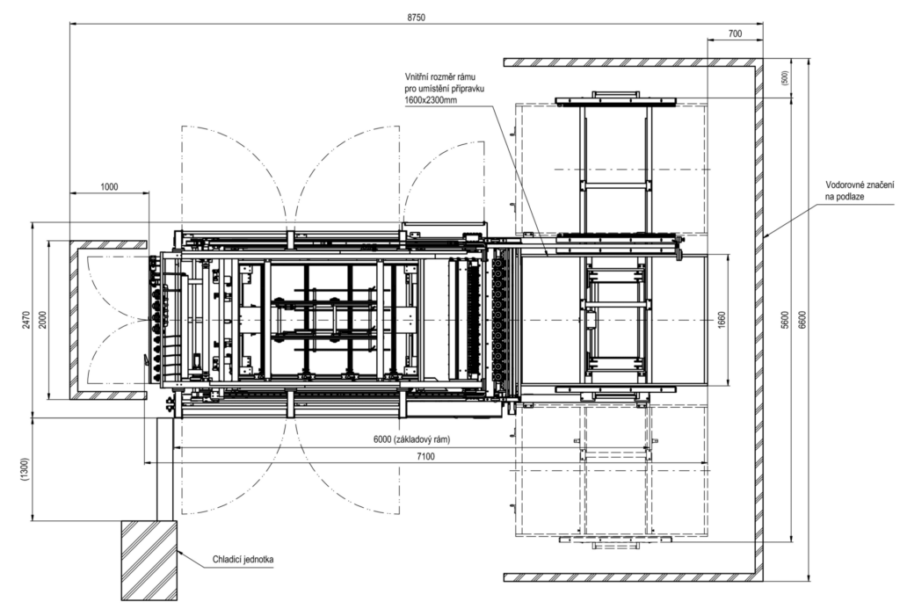

Spodní svařovací elektrody jsou upevněny v držácích na spodním polohovatelném trámci portálu. Dva svařovací transformátory jsou umístěny za svařovacím portálem a připojeny na výstup usměrňovače svařovacího proudu.
Zařízení může být osazeno dvěma svařovacími přípravky pro vkládání dílů výrobků. Přípravky jsou umístěny na posuvném stole pro výměnu přípravků. Toto uspořádání umožňuje svařování dílů jednoho přípravku a současnou činnost obsluhy zařízení na druhém přípravku. Obsluha zakládá ručně díly výrobku do svařovacího přípravku a po ukončení automatického svařovacího procesu svařený výrobek z přípravku vyjme.
V průběhu svařovacího procesu je přípravek automaticky polohován mezi horními a dolními svařovacími elektrodami. Pohyb přípravku zajišťuje elektrický servopohon podle zadaného svařovacího programu. Polohovatelný trámec s elektrickým servopohonem se spodními elektrodami se pohybuje vertikálně do pozic, ve kterých elektrody podpírají díly svařence nebo sjíždějí do poloh, ve kterých umožňují přejezd konstrukčních příček a rámů přípravku.
